R-60和R-13空空导弹的调制盘系统

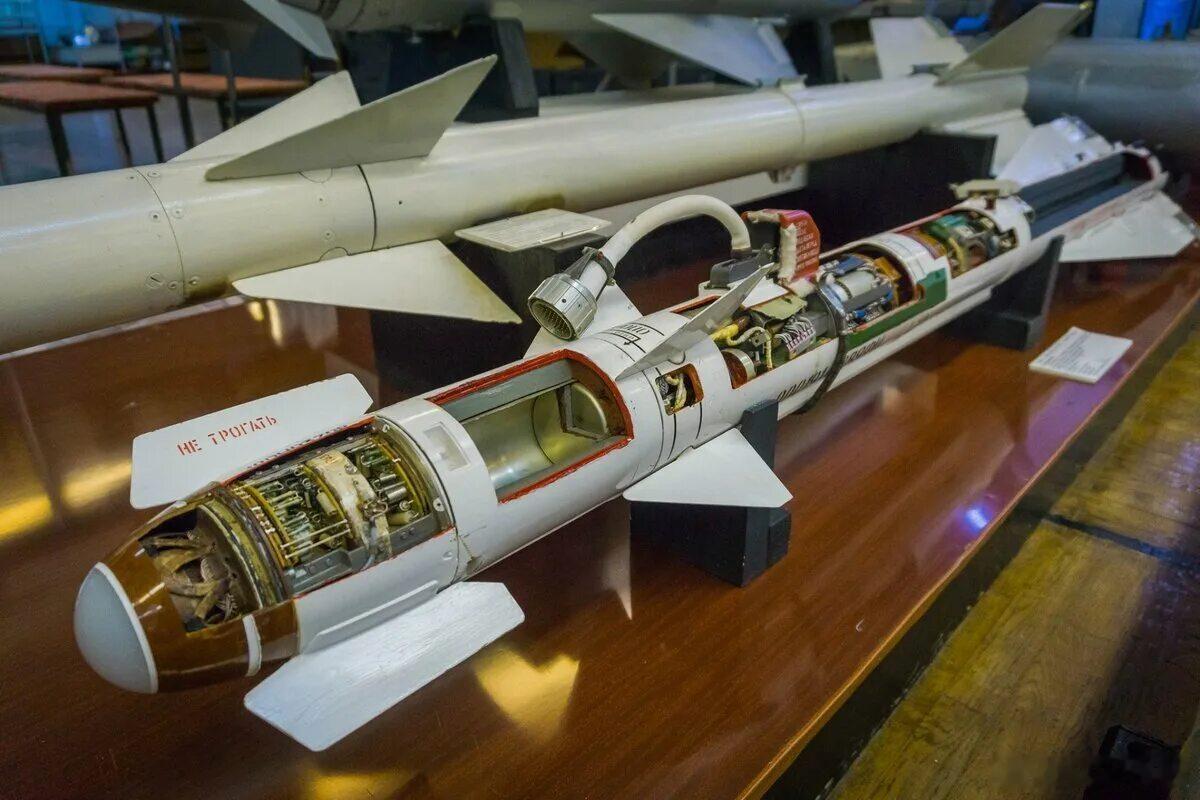

战争雷霆中R-60蚜虫近程空空导弹是苏俄系次顶空军主要空战武器，其最大的特点是完全不能对抗热诱饵，目标被攻击时只需打一到两发热诱即可把导弹勾走。现实中R-60是苏联第二代红外近程弹，外形上不再沿用R-13的细长弹体布局，改用相对短粗的弹体外形，以及面积较大的梯形弹翼，导弹机动性相比R-13有显著提高。

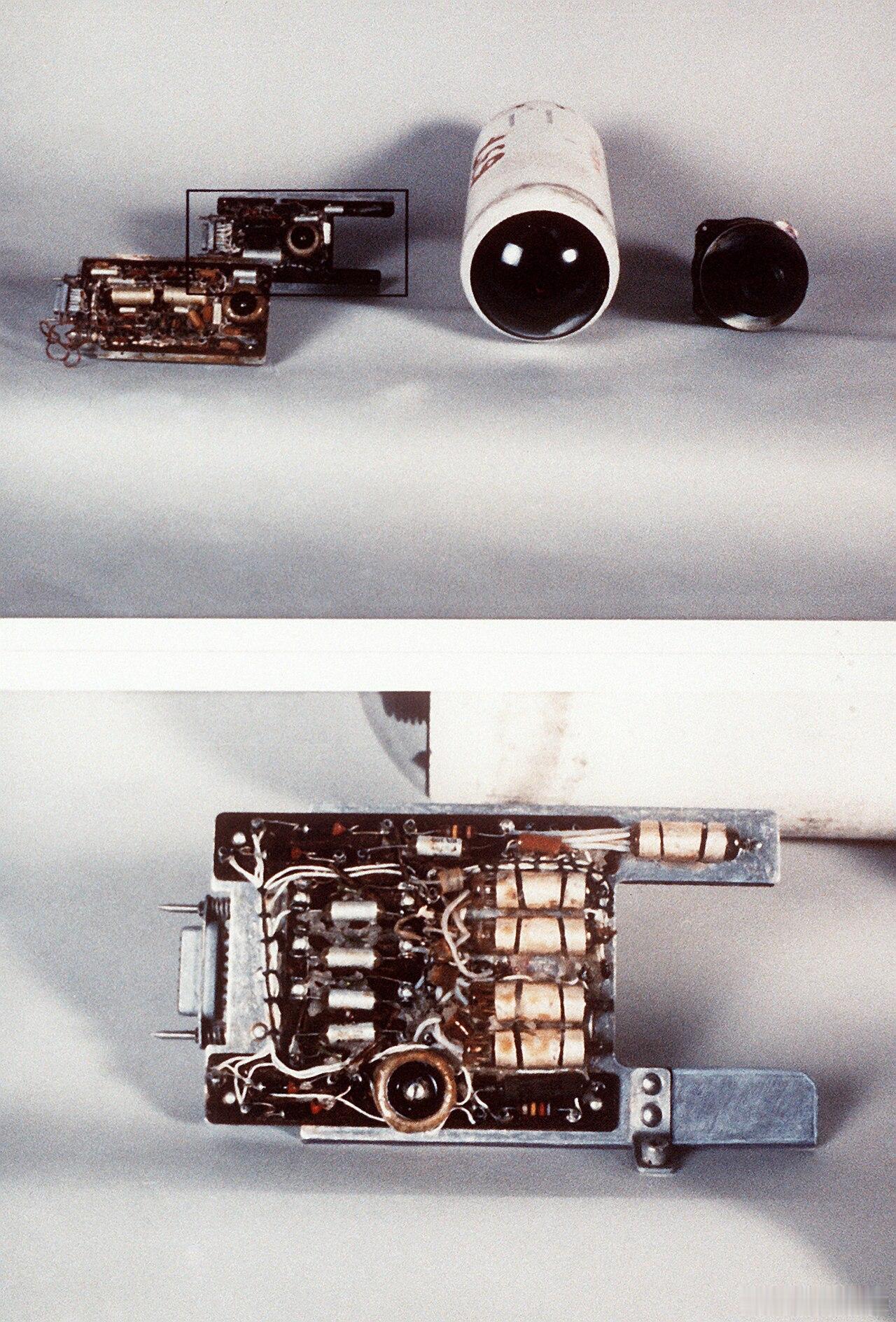

R-60空空导弹的TGS-60红外位标器相比前代也有较大改进。两者角跟踪体制上都属于调制盘测角，利用目标像点在调制盘上的投影位置变化得出目标相对导弹中轴线的视线角，这是一种简便可靠、且具有一定空间滤波能力的红外测角方法。两者的不同是R-13导弹的TGS-13位标器用调幅旋转调制盘，而R-60改进为圆锥扫描调频调制盘。后者的性能优于前者，美国AIM-9L红外空空导弹也采用调频调制盘。

两者最大的区别是调幅调制盘以10到20赫兹的频率绕弹体中轴旋转，目标光点落在盘上明暗相间的格子上，根据盘面区域的差别得出不同的幅度调制，来确定目标在哪个角度。此种结构的突出优点是结构非常简单，只需一组固定不动的光学镜片，一个旋转的明暗调制盘，和后面的硫化铅光电探测器即可。世界上第一种实用红外近程弹AIM-9B首先运用调幅调制盘，我国霹雳2空空导弹和苏联R-13空空弹均采用该弹的仿制调制盘。

TGS-60调频调制盘用一组陀螺驱动的圆锥扫描光学透镜代替固定透镜，调制盘固定不动，透镜形成的目标光点在调制盘上偏轴旋转，光电探测器根据调制脉冲信号形成的频率信息读出目标位置信息。相比调幅法，调频法优点是目标光斑幅度不随角度变化，探测距离更远。空间滤波能力较好，云层等大面积干扰物体通常输出固定频率，目标则输出动态频率，通过逻辑电路可排除背景干扰。

调频调制盘理论上具备更强的抗红外诱饵干扰能力。对于采用模拟逻辑电路的调频调制盘，抗干扰性能取决于目标运动方向。导弹迎面、尾追两种情况下抗干扰性能最低，目标与诱饵在同一角度内，两者输出的频率差异不大，导弹容易被诱饵吸引，目标只需打一到两组诱饵弹即可奏效。导弹从侧面攻击则具有较好的干扰效果，目标打出少数诱饵弹后诱饵与目标快速分离，逻辑电路容易读出两者差异而保持原有的跟踪。

R-60光电探测器采用非制冷硫化铅，只能攻击后半球固定翼目标，且不能攻击发动机排气能量小的巡航导弹和直升机（实战中R-60有白天近距离击落直升机的记录）。R-60M的TGS-75位标器改为制冷锑化铟光电探测器，灵敏度提高可以攻击前半球固定翼目标，在R-73铺开前是前线航空兵的主力空战武器。
