2019国庆大阅兵之侦查校射无人机
发射车部分
浅谈无人机车体内部存储和发射车的更多小细节
在探讨完无人机机身的存储，主翼的存储，尾翼连接支撑杆存储与两片尾翼相连机翼的存储问题后，我们大致就已经能够了解无人机的各个主要部件是如何收纳于mv3底盘后部的空间内的，不过我还想再多谈谈关于无人机的细节与内部存储的细节。
1：内部的托盘结构
内部的托盘结构应该主要有2个，分别托着一边储存的两架无人机机体和另一边存储主翼的框架
先谈一谈承托无人机的托盘。

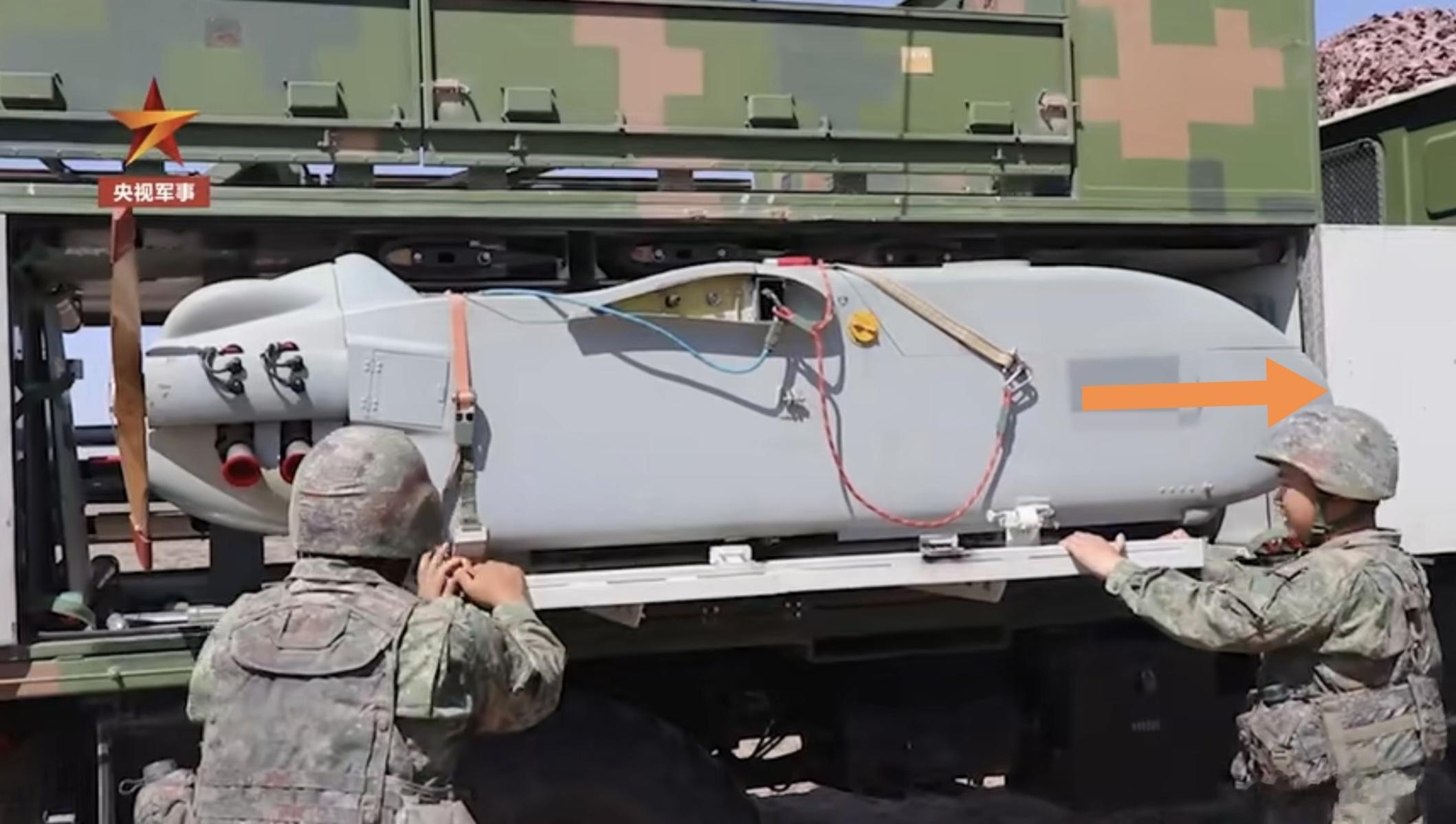

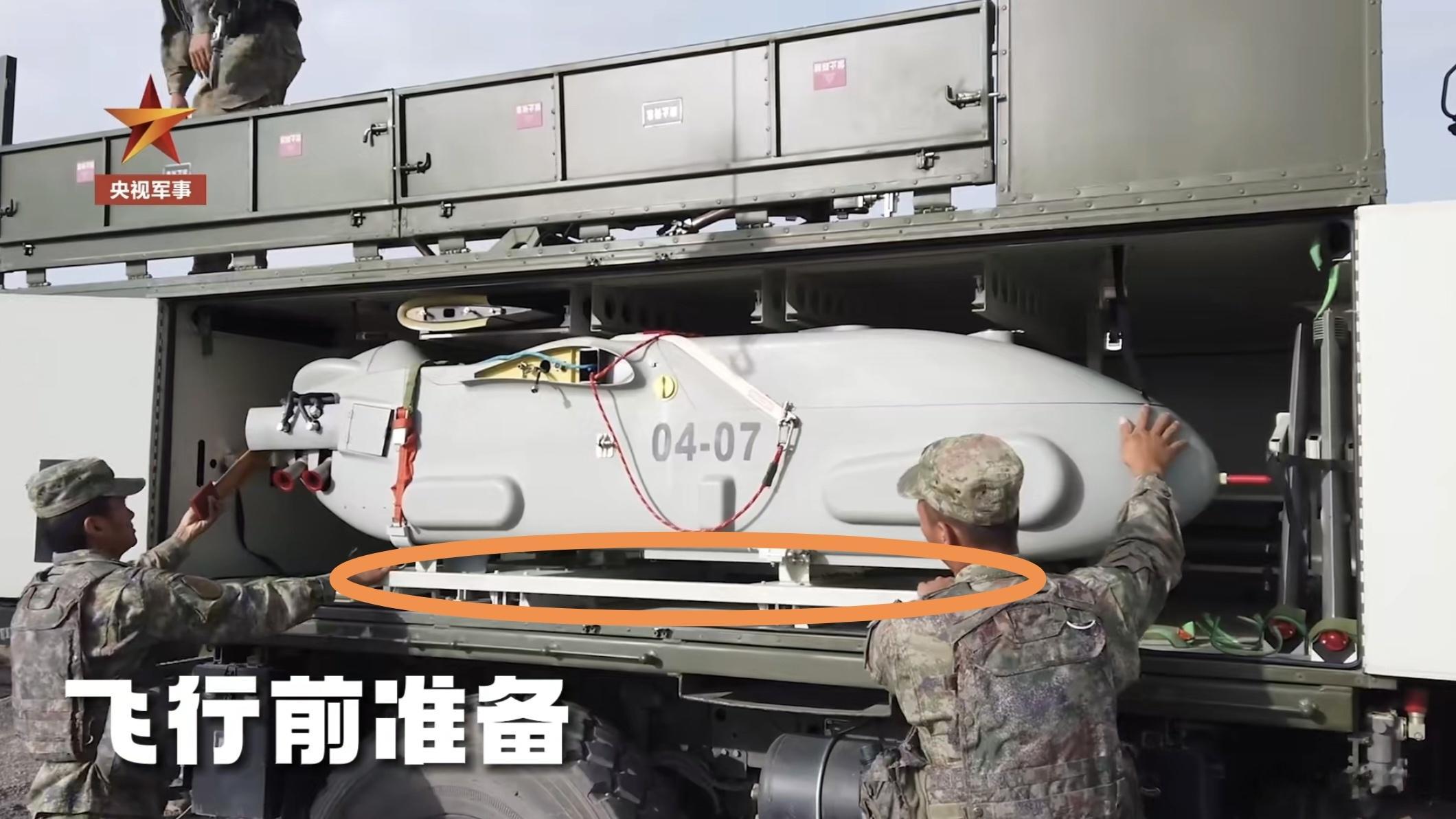

图1/图2：分别为承托着无人机/电子战无人机机身的托盘

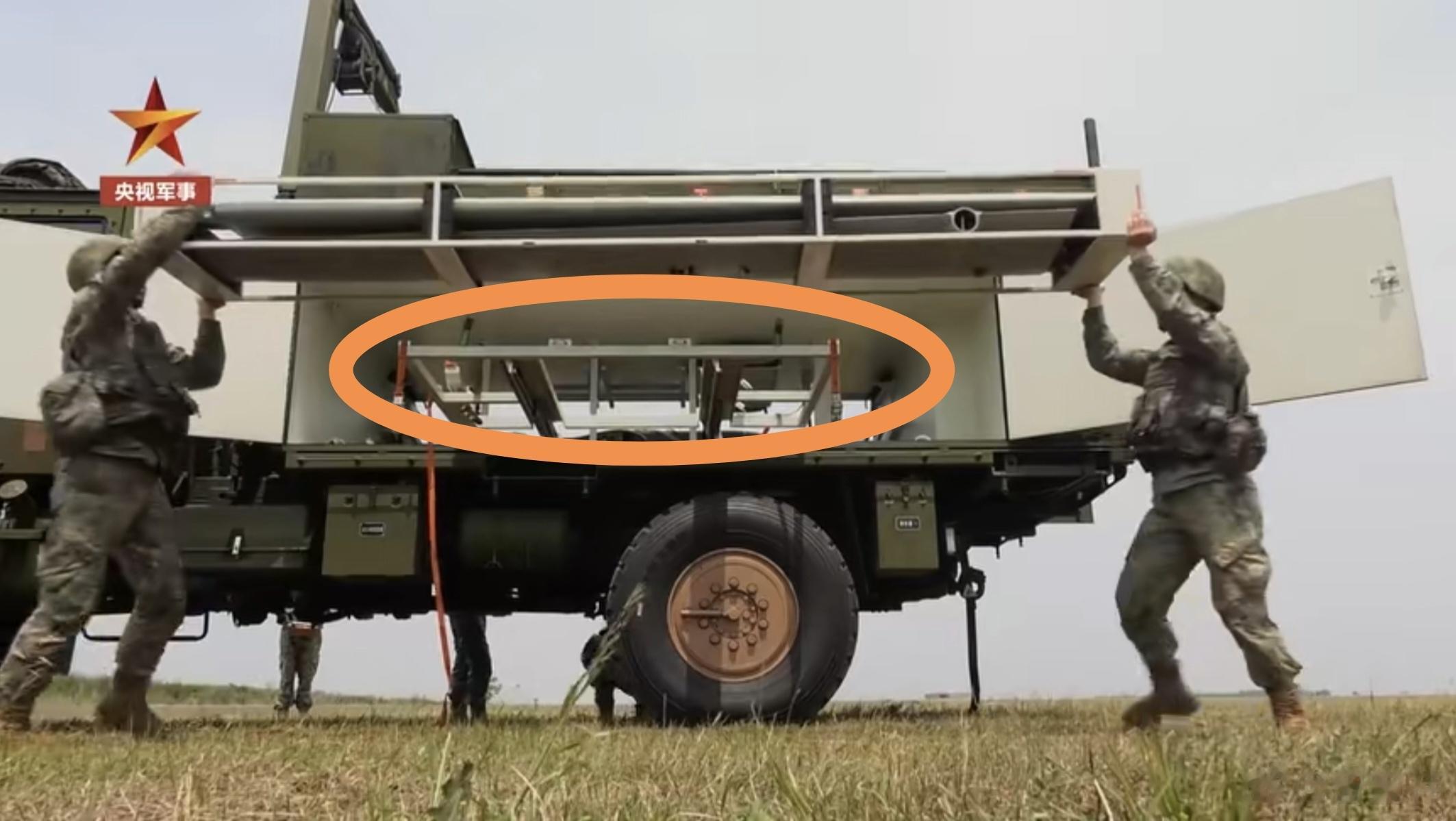

图3：应该是处于拉出状态的承托主翼框架的托盘
先说承托这无人机机身的托盘结构，由于无人机机身上百公斤的重量，如果想凭人力直接把放置在车体内部的无人机机身拉出是十分困难的，因此，无人机机身被放置于托盘之上，而托盘下又有导轨和滑轮结构，这样就让战士们可以像拉开抽屉一样拉出托盘取出无人机。

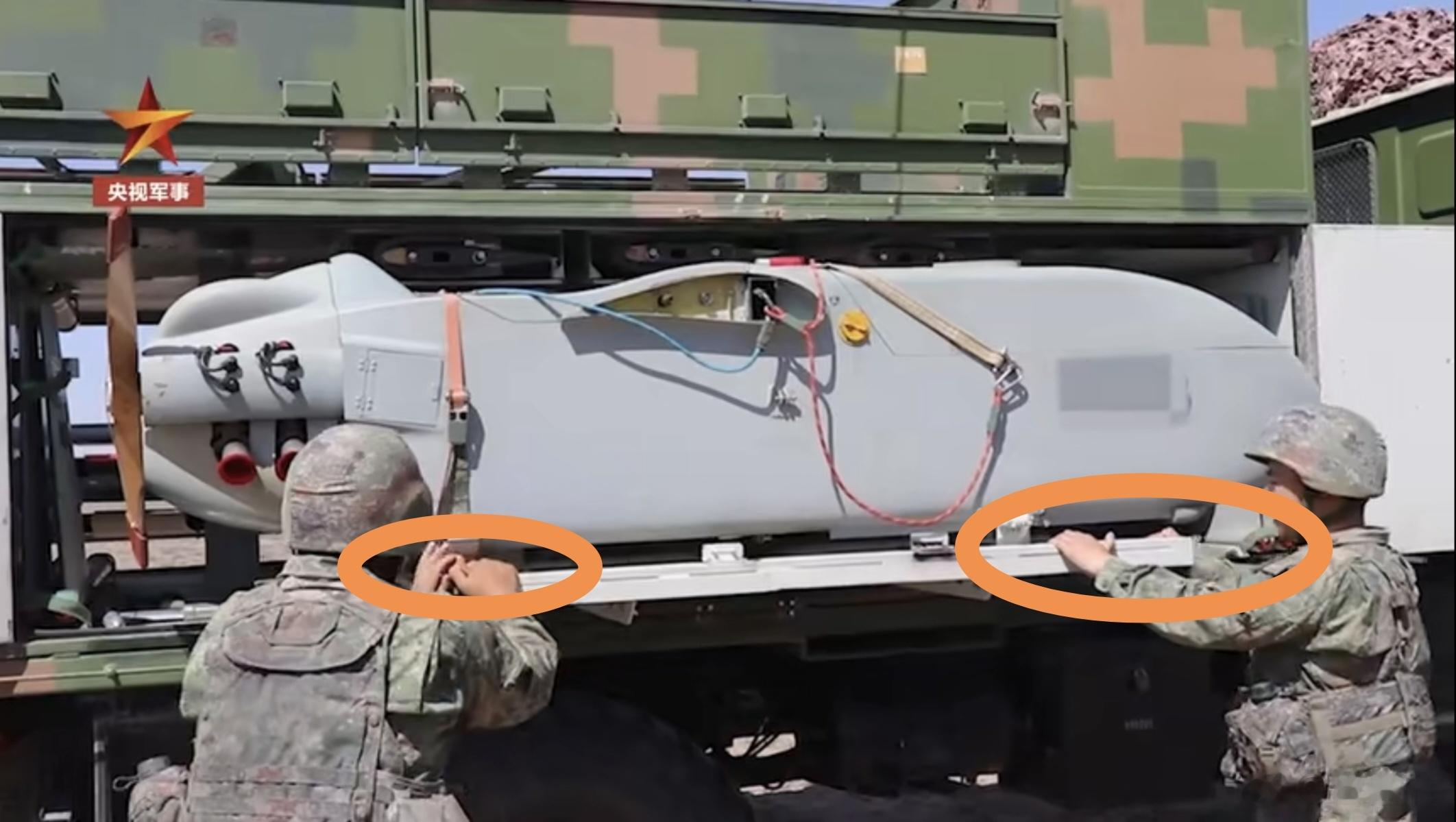

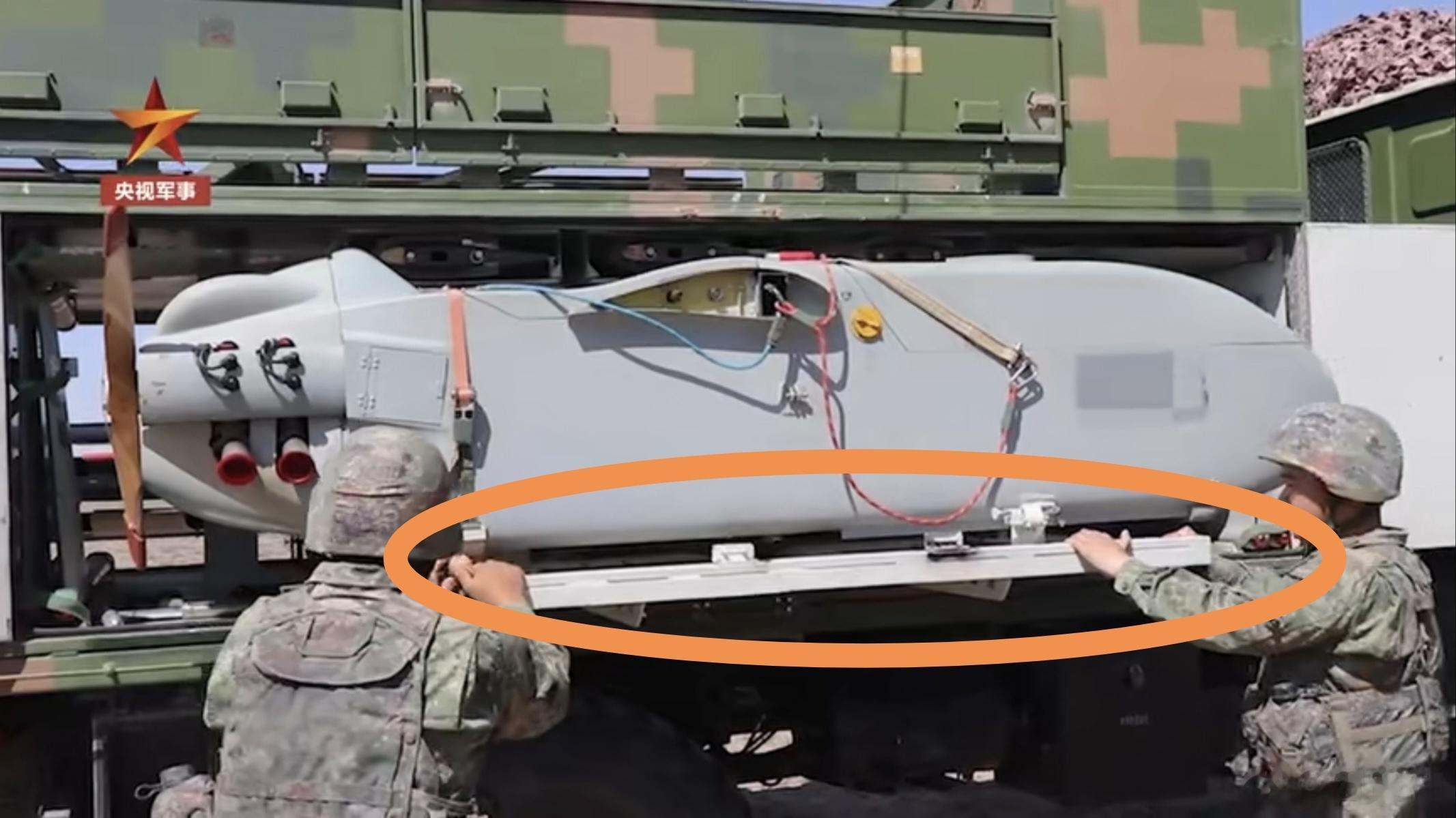

图4：注意两名战士的手的为止，一前一后向外拉出托盘

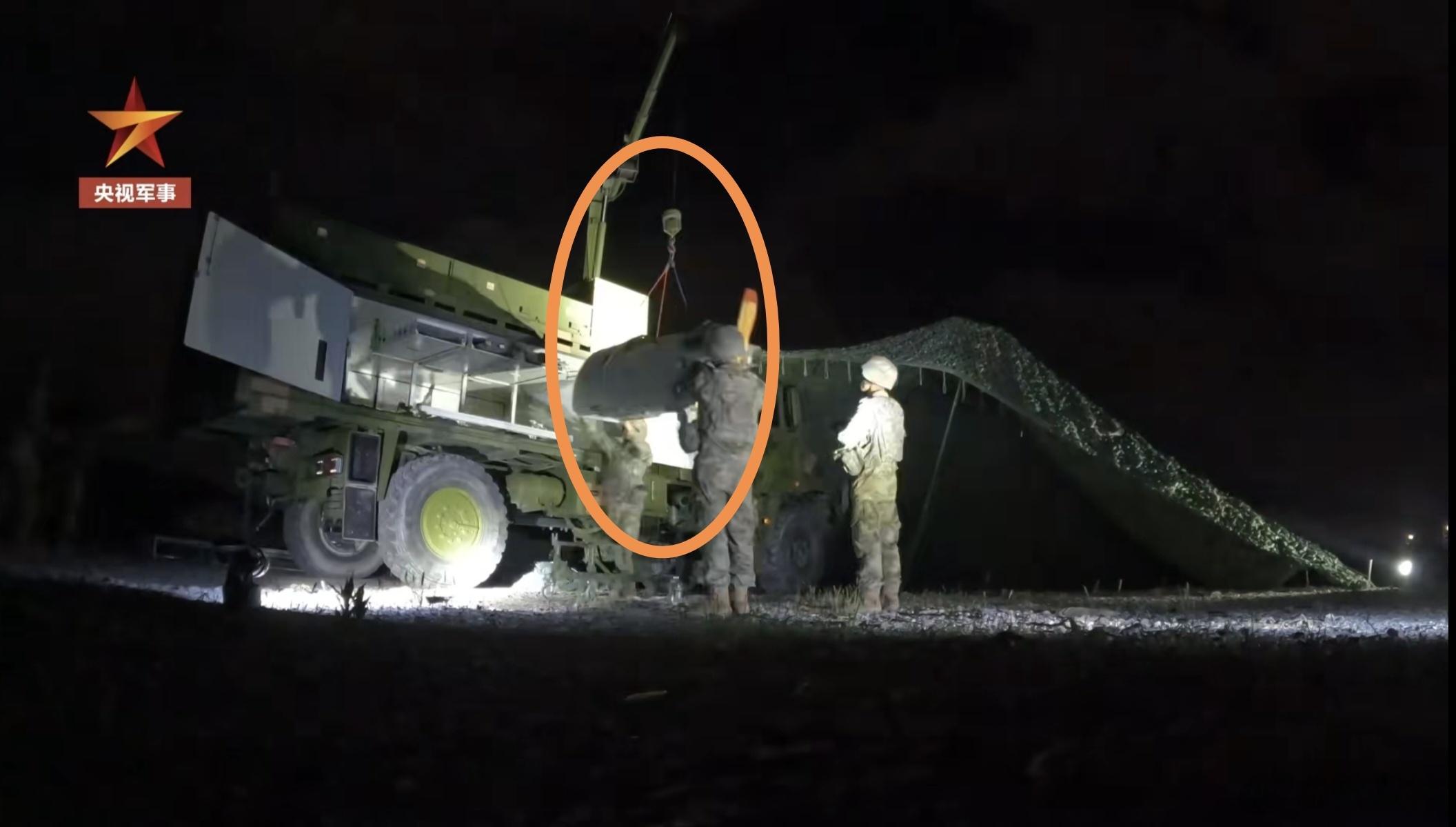

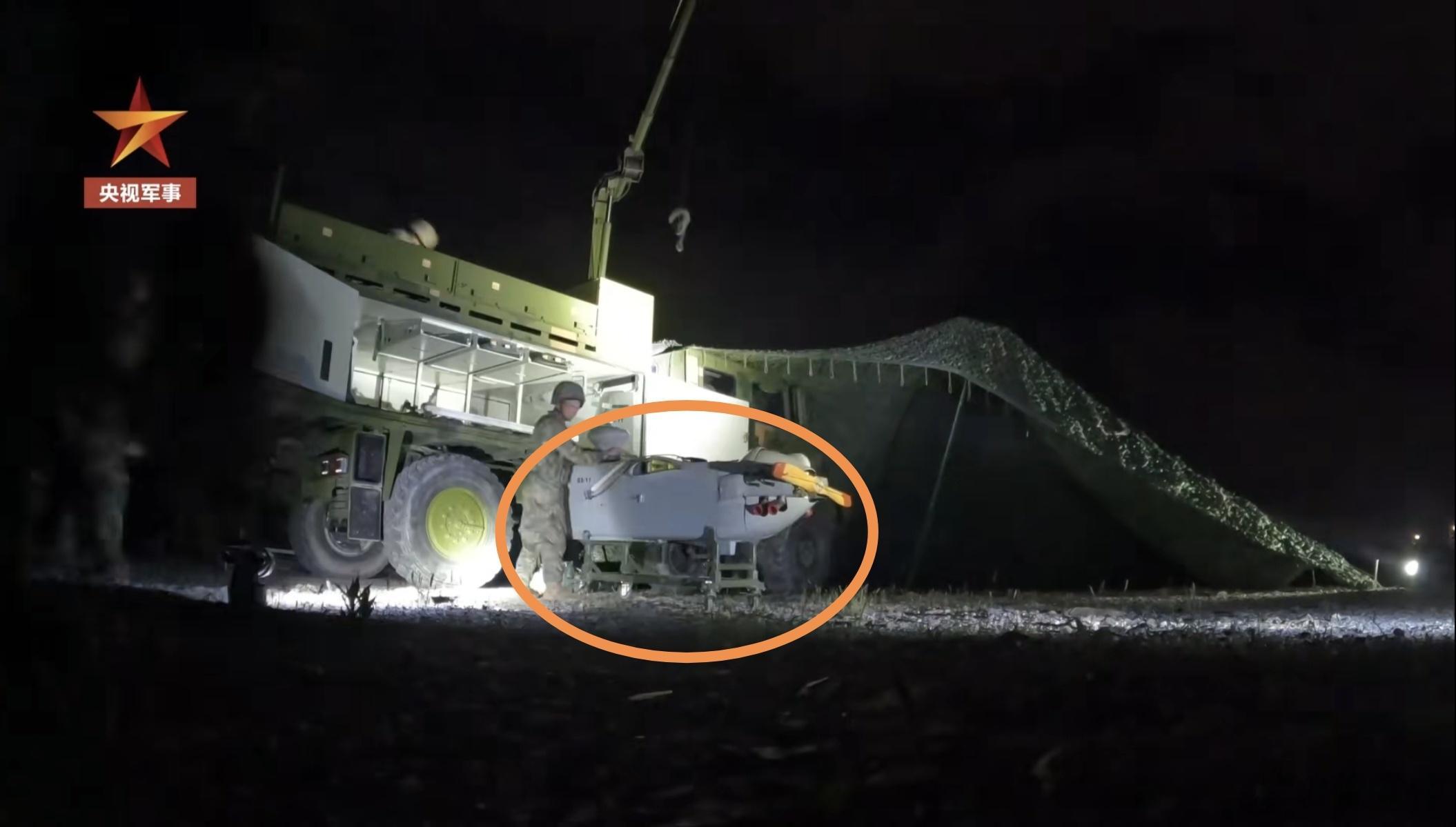

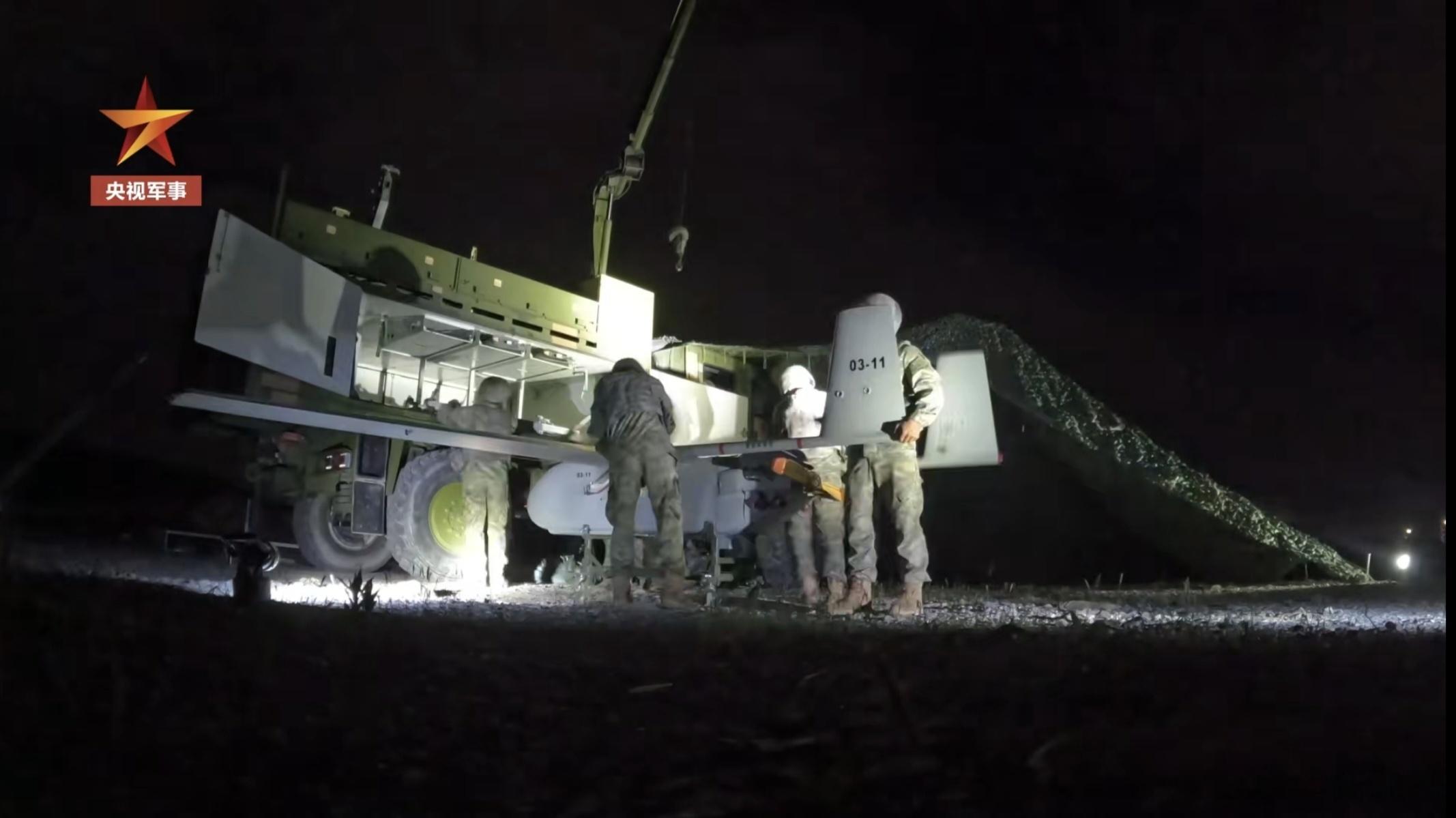

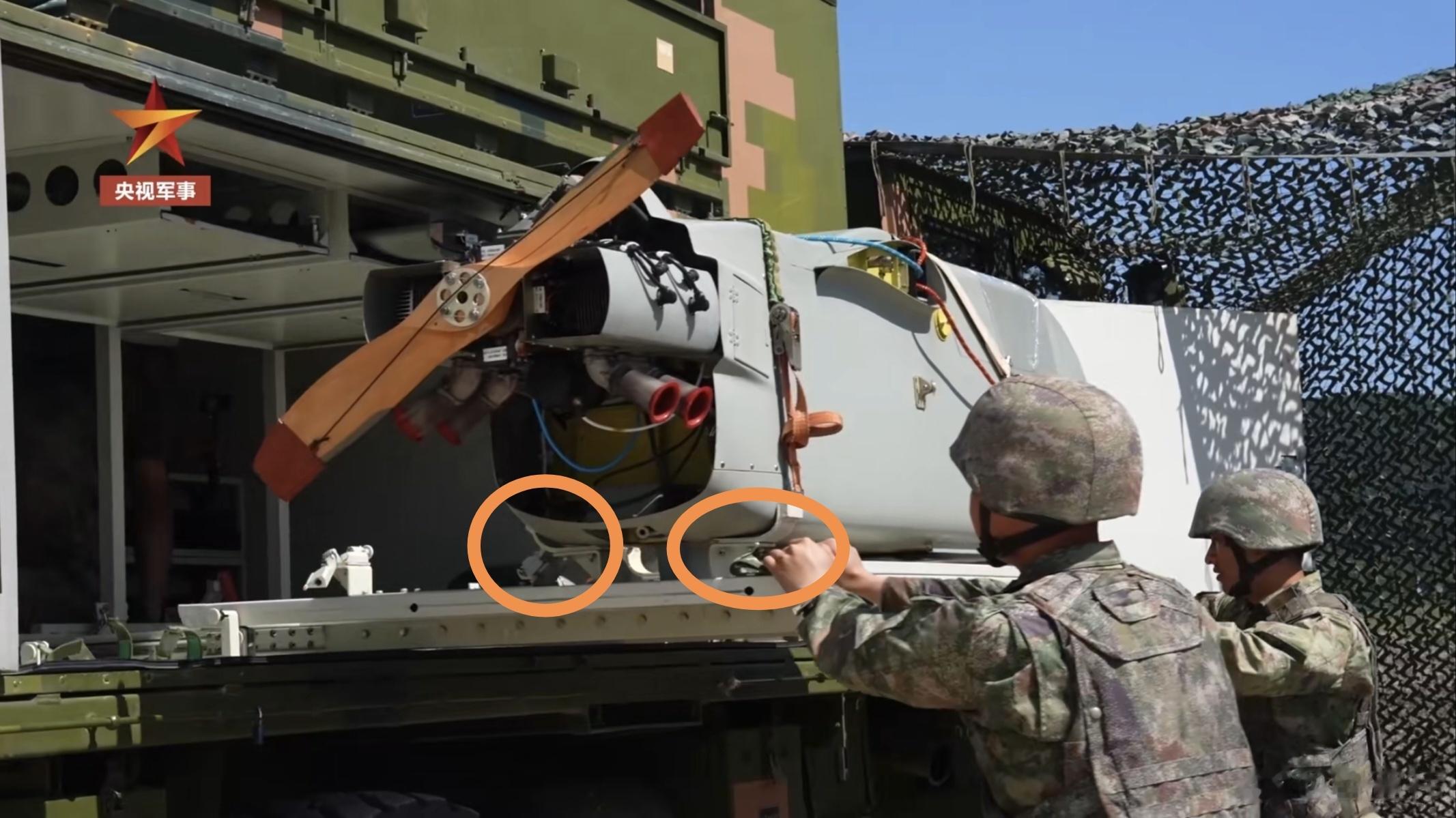

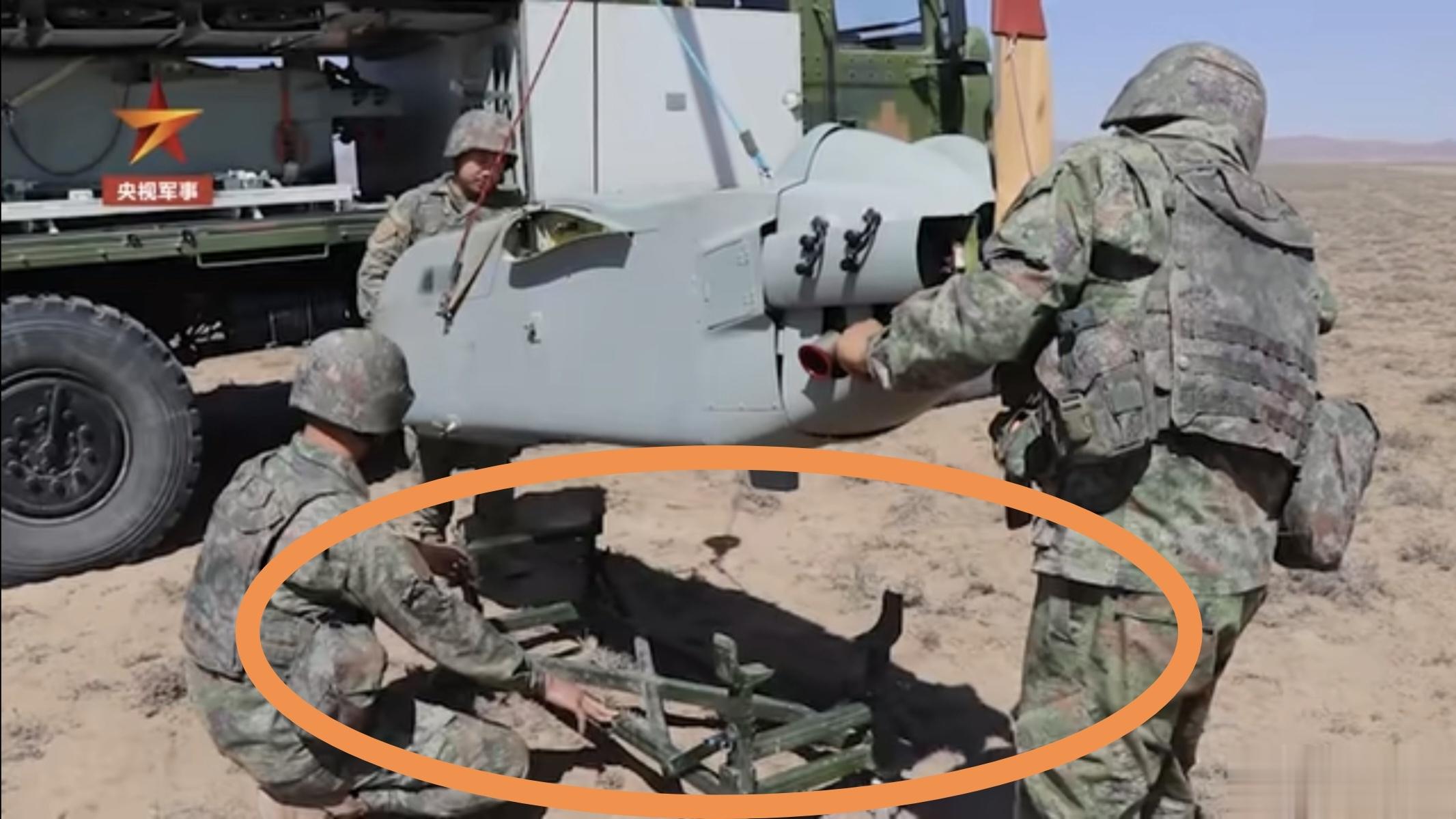

这里顺便讲一下取出无人机后的流程：将托盘外侧无人机完全拉出车身后，我们可以看到无人机机身上预置的三根线连接勾子被吊车吊钩勾住，（图5）因为无人机机身上百公斤的重量仅凭人力是抬不动的，接下来就用吊车将机体吊起（图6），放置在地上已经放好的架子上（图7），士兵们再开始组装无人机的机翼，尾翼，数据链天线等组件（图8）。
这里再补一个白天的报道，放置无人机机体的架子（图9）
回过来再说放置无人机机体的托盘的更多细节。

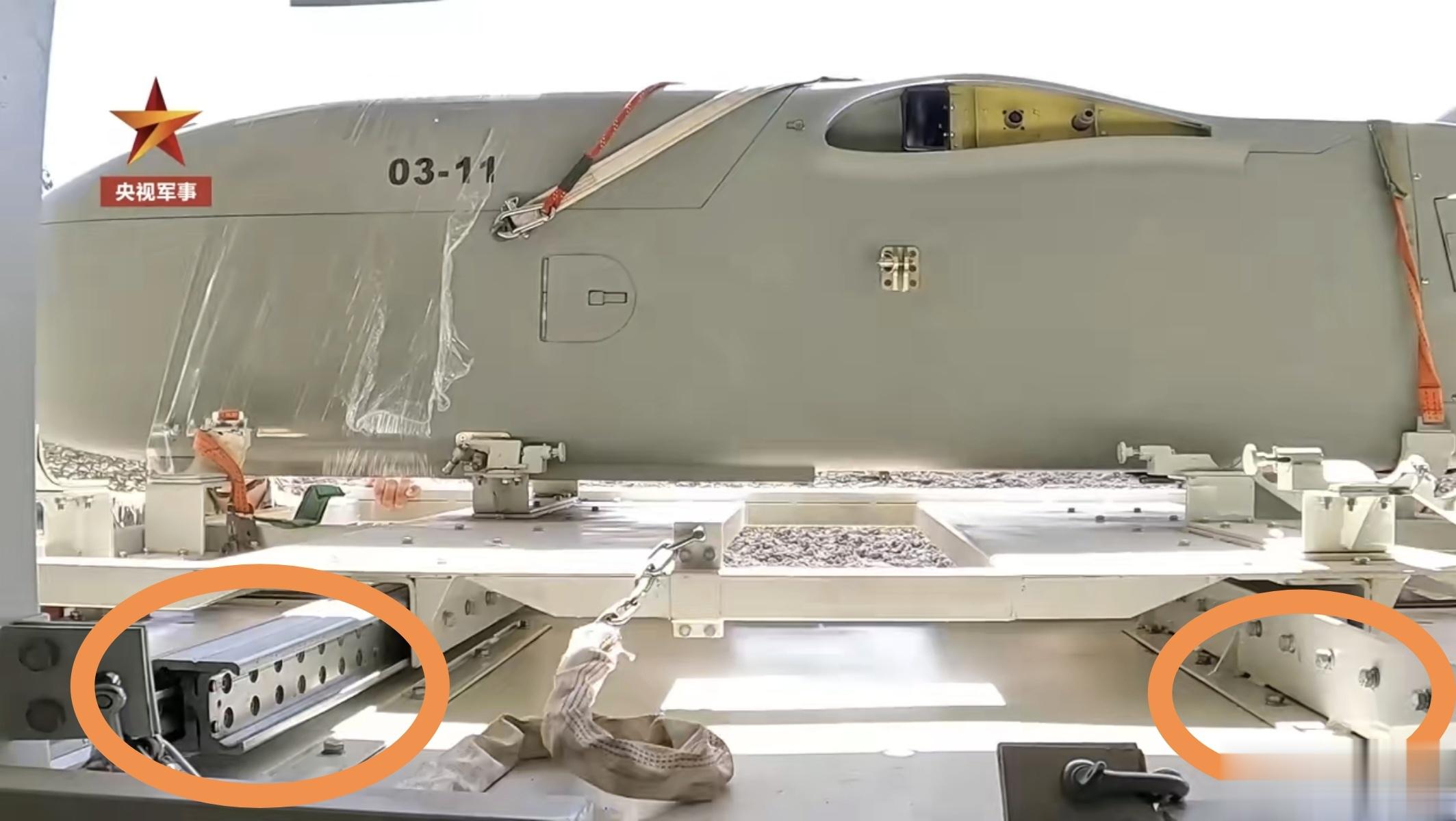

图10：托盘下面嵌合的滑轨
图11：托盘下面的滑轮

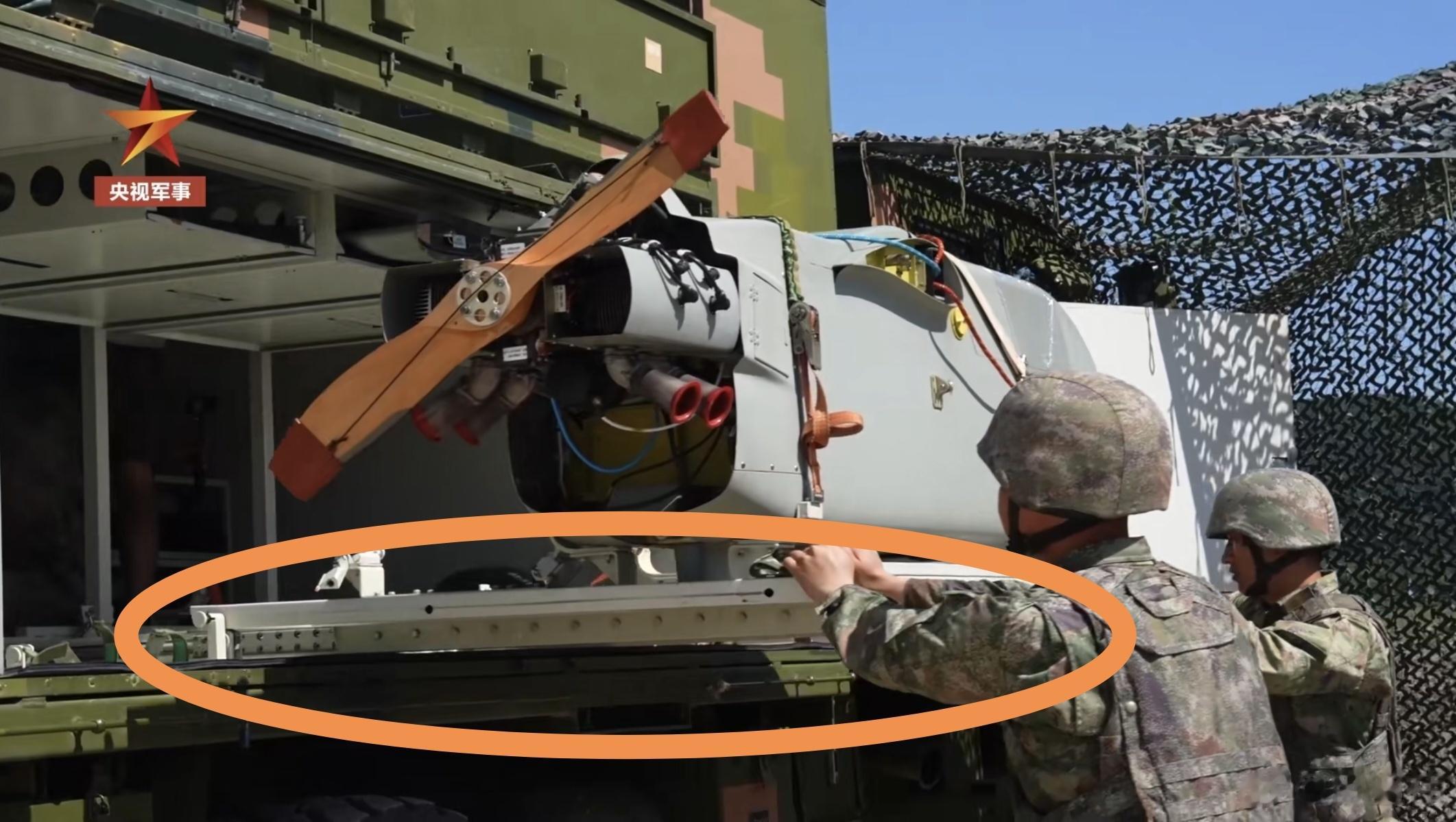

图12：被拉出来的极为明显的白色托盘，可以看到其宽度大大宽于一个无人机机体宽度，足以并排放下两架无人机机体。
给我一帧画面，分析出一整个世界[doge]，最后说一下托盘的结构，无人机是怎么放在托盘上的，大家凭常识想都知道托盘上应该有一个机构能够适应无人机机体的外形将它固定在上面，而从报道中的几帧画面中，确实能找到这种结构。

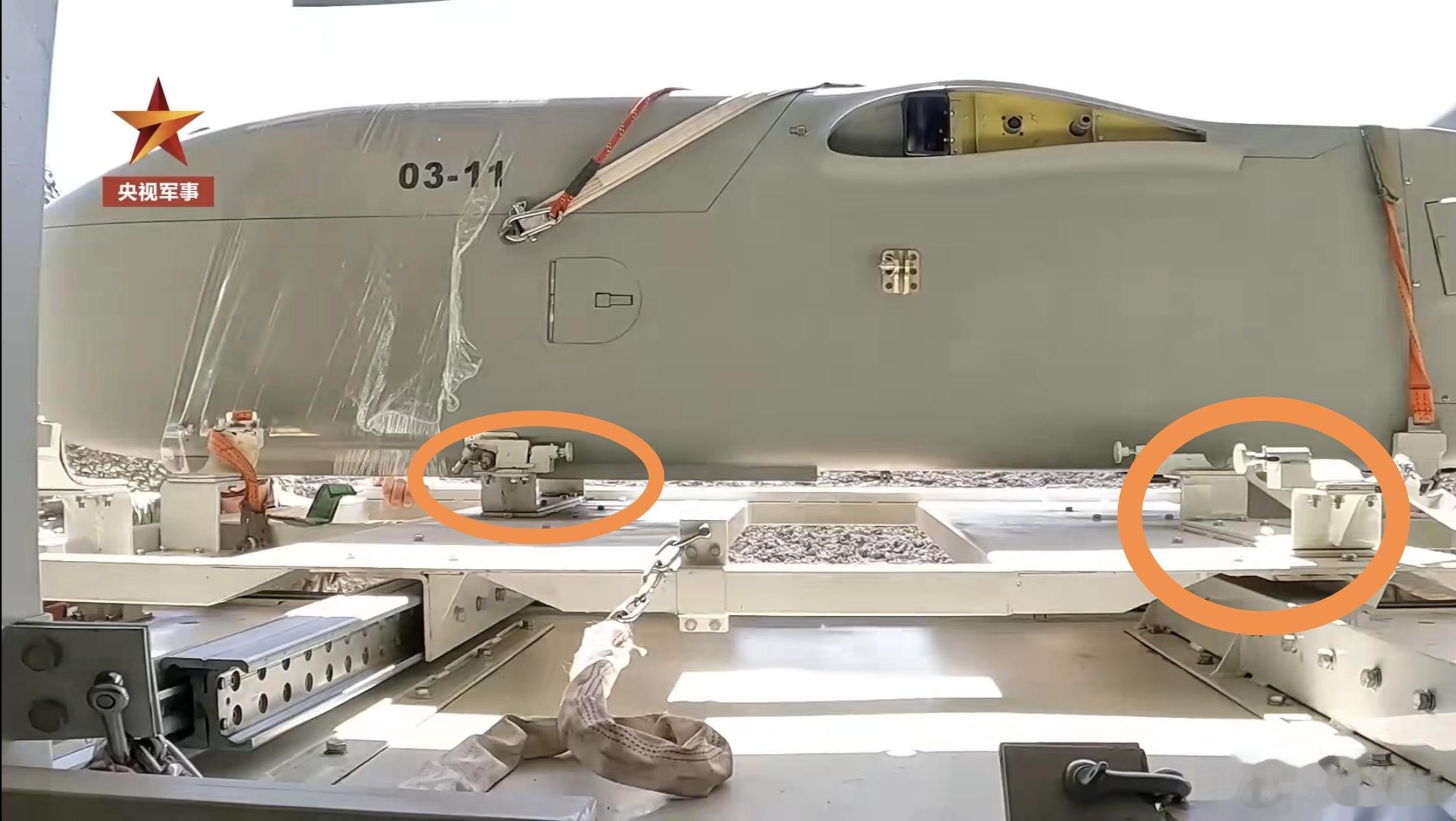

图13：托盘外侧放置的无人机车尾方向的二个托架结构

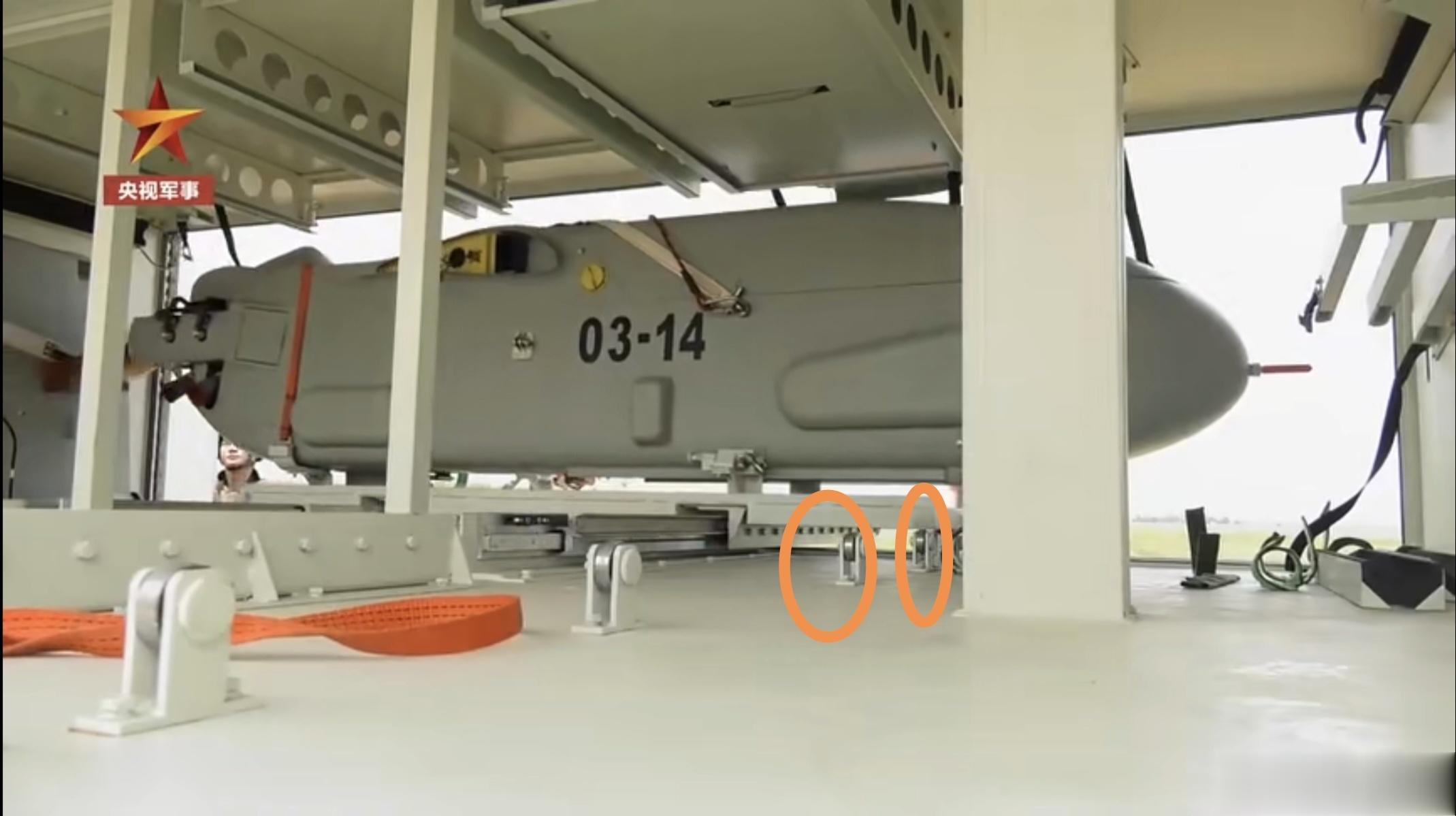

图14：托盘内测无人机位置处于空置状态时和外部无人机位车尾方向相同的两个托架。
图15：托盘内侧车尾方向的另一种不同形式的托架，托盘外侧车头方向和内测车尾方向结构相同的托架。
由此，我们又可以得出奇妙的结论，两种不同类型的托架分别与无人机的头部和尾部形状相契合，而根据内部位和外部位两种托架的位置正好是相反的来看，内部位和外部位的两架无人机应该是方向相反的布置，也就是在储存的时候一架无人机机头朝车头方向，一架无人机的机头方向朝向车尾方向。而报道图也证实了这个结论：图16：外侧无人机的机头朝向车头方向
图17：同一报道视频在取出外侧无人机后内测未取出无人机机尾方向朝向车头
（未完待续）
